El nuevo modelo WL-500 es un dispositivo ingenioso fácil de instalar, que consiste de 4 partes:

1-Interruptor flotante

2- Contrapeso

3- Buje de Seguridad

4- Cable de Conexiones
(viene provisto con 2 mts - otras longitudes disponibles)

Primero realice una pequeña perforación en la tapa del tanque de un tamaño como para pasar el cable de conexiones del WL-500. Haga la perforación preferentemente del lado contrario a la entrada de agua. (vea los diagramas mas abajo)

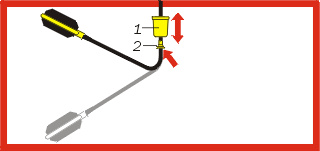

Regulación del Nivel de Llenado

Deslice el contrapeso (1) a lo largo del cable para determinar el mayor o menor nivel de llenado. Luego trabe el contrapeso (1) con el buje de seguridad (2)

Consideraciones

La instalación debe ser realizada por un electricista matriculado

Se aconseja que este interruptor comande un contactor para mayor seguridad

Ideal para liquidos densos como aguas barrosas, desechos cloacales, etc.

Evitar añadiduras de cables, golpes o perforaciones en el interruptor flotante. Están disponibles distintas medidas de cable para ajustarse a sus necesidades!

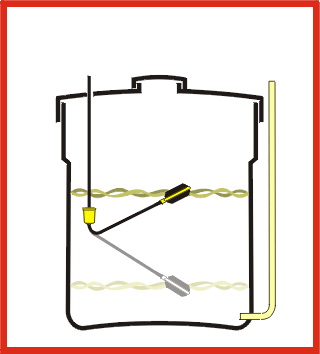

En Cisterna

Conecte los cables Negro y Marrón

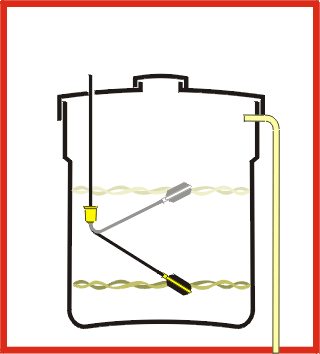

Tanque en Alto

Conecte los cables Negro y Azul

El cable no utilizado debe aislarse: Marron

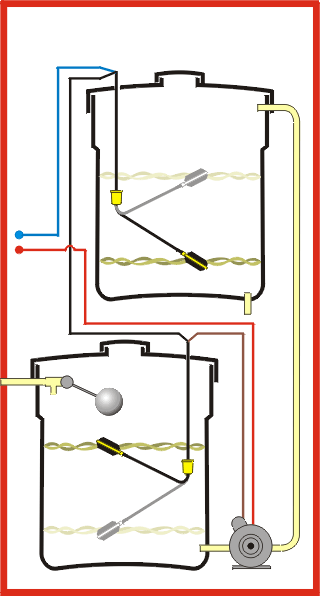

Tanques Combinados

Conecte dos dispositivos en serie como se indica en el diagrama al lado. Conecte los cables azul y negro del wl500 en tanque alto, marron y negro del wl500 en cisterna. (El cable rojo mostrado en el diagrama no pertenece a los dispositivos.)
