INSTRUCCIONES PARA SU INSTALACION Y REGULACION
El WL-300 esta diseñado para 4 situaciones.
TANQUE ELEVADO, TANQUE CISTERNA,
SISTEMA COMBINADO DE TANQUE ELEVADO Y CISTERNA
e INDICADOR DE NIVEL para AGUA CORRIENTE



La instalación debe ser realizada por un electricista matriculado
Se aconseja que este interruptor comande la bobina de un contactor menor de 50 Volts, para una total seguridad

1Practique un orificio de 13 mm. en la tapa del tanque, preferentemente en el lado opuesto al de la entrada de agua.

imawl300/fig2.gif (3091 bytes)

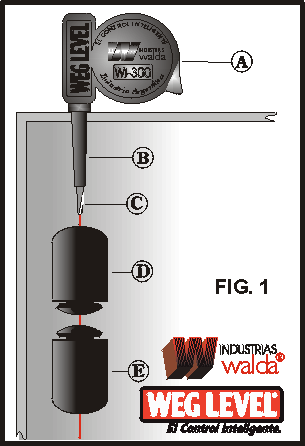

2 Introduzca por el orificio el caño (B - fig. 1) del interruptor (A - fig.1) hasta que quede ajustado.

3 Separe el flotante (D - fig. 1) del contenedor (E - fig. 1) con una ligera torsión. (Fig. 2)



REGULACIÓN EN TANQUE ELEVADO

4 Para regular el nivel mínimo de agua (momento de arranque del motor) deslice el contenedor (E - fig.1) por el hilo de nailon, tirando con cuidado, ubicándolo a la altura de la mitad del tanque. Esto permite tener una reserva en caso de corte de energía, el motor funciona por lapsos breves y evita la remoción de sedimentos depositados.
Para regular el nivel máximo de agua (momento de apagado del motor) deslice el flotante (D - fig. 1) por el hilo, ubicándolo en la parte superior del tanque. Esto permite el máximo de llenado.
Luego inserte el hilo de nailon en la ranura del interruptor, empalme (C - fig.1).

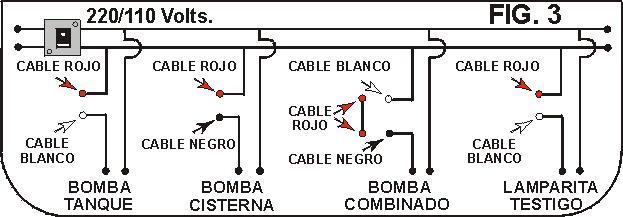

En este caso se conectan los cables rojo y blanco (fig. 3).



REGULACIÓN EN TANQUE CISTERNA

5 Se procede de la misma forma que en el punto 4 pero conectando los cables rojo y negro (fig. 3), de este modo el funcionamiento será a la inversa, el flotante(D - fig. 1) provoca el arranque del motor y el contenedor (E - fig.1) provoca su detención.

NOTA: En ambos casos (Puntos 4 y 5) hay que dejar que se inunde el contenedor (E - fig.1)



CONEXIÓN EN TANQUES COMBINADOS

6 Esta conexión es importante para quien dispone de agua corriente con un sistema de cisterna y tanque combinados. Se trata de colocar sendos dispositivos conectados en serie (fig.3). Esto evita el arranque del motor si la cisterna está vacía por falta del suministro de la red de agua.



INDICADOR PARA AGUA CORRIENTE

7 En el caso de disponer de agua corriente, el automático lo puede instalar como un indicador de nivel, para poder saber que cantidad de agua tiene usted en su tanque.

Coloque el flotante (D - fig. 1) y el contenedor (E - fig. 1) juntos, o sea uno encima del otro, a una altura aproximada a la mitad del tanque, conectando los cables rojo y blanco (fig. 3) a una lamparita testigo de bajo consumo (neón), esta se encenderá únicamente cuando el nivel de agua haya descendido y se mantendrá apagada mientras el tanque se encuentre lleno.

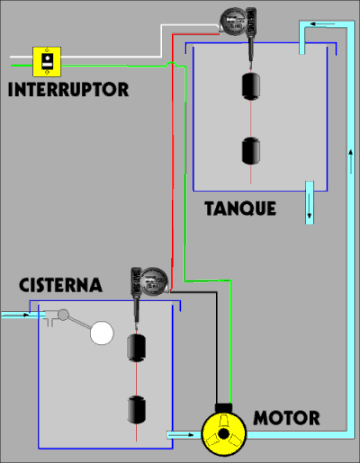

Corte de un tanque con el WL-300 instalado

Caja Dorso 2.gif (18485 bytes)





Sistema combinado: cisterna y tanque elevado






walda@weglevel.com





CARACTERISTICAS TECNICAS: 10 Amp. C.A. - 220/110 Volts. (Hasta 1 HP. monofasico). Para motores de mayor potencia o trifásicos, colocar un contactor adecuado.
EL CONTROL INTELIGENTE

Si necesita ayuda con la instalacion facil del wl500 o wl300, por favor escríbanos a soporte. Recuerde que en la caja en que vienen los dispositivos, se encuentran impresas todas las instrucciones y requerimientos. No obstante, estaremos felices de ayudarlo.
